堇青石是鎂鋁硅酸鹽礦物，密度為2.53～2.78g/cm3，莫氏硬度可達7.0～7.5，高品位天然堇青石礦石較稀有，甚至于品味低的儲量也很少。堇青石粉的用途較廣，由于堇青石具有較低的熱膨脹系數，是優良的高溫抗熱震材料，尤其是耐火材料行業應用廣泛用量較大。因此，為滿足工業堇青石粉的需求，目前常用人工合成的方法生產堇青石。一般提到工業生產礦石粉末，便能想到工業礦石磨粉機，工業礦石磨粉機是礦石粉體加工的常用粉磨設備，那么，堇青石的用途具體都有哪些呢？堇青石材料的生產工藝中是否會用到礦石磨粉機粉磨？我們繼續往下看。

堇青石的主要用途：

1.耐火陶瓷材料

由于堇青石的低熱膨脹性，可以大大延長匣體(陶瓷燒成的封裝材料)的壽命，因此，堇青石最初用于匣缽。隨后又用于隧道窯的棚板和支架材料，從而可以使生產周期大大縮短。輕質堇青石材料，導熱系數低，使用溫度高而直接用在火焰上面，達到高效節能的效果。

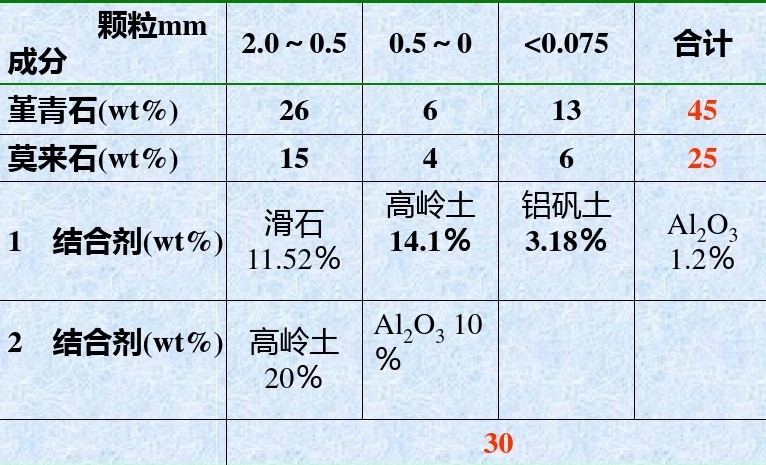

堇青石-莫來石耐火材料配料

2.蜂窩陶瓷

蜂窩陶瓷產品，一般是以合成好的菫青石原料為主，通過加入粘合劑、燒失劑等，經混合拌料、練泥、擠出、干燥，在1280-1320℃燒制而成的。菫青石原料的價格相對一般的陶瓷原料，價格比較高，市場銷售價格一般在3000元/噸左右。同時由于合成菫青石所需要的礦產資源也在逐年減少，原料價格也住逐漸提高。為了保護資源、降低成本，提高資源的利用率，必須避免資源浪費。在燒成、磨削切割過程中產生的廢料，含有大量的菫青石原料，如果直接進行排放處理，勢必造成很人的資源浪費，同時還污染了環境。菫青石質蜂窩陶瓷產品經過1300℃的燒成后，就有了很高的機械強度，為了回收利用這部分原料，工藝中必須經過粉碎、球磨等加工工序，達到使用要求的250目左右的細度后，就可以作為原料進行回收利用。這部分廢料由于經過了高溫燒成，已經形成很好的菫青石晶形，再燒成的收縮率極小，可以作為粗骨料加進配方中，*大量可達到30%-50%。這樣既可減少原材料的消耗又可增加胚體的強度，還減少了燒成的收縮率，大大提高了產品質量。

3.陶瓷催化劑載體

堇青石陶瓷可應用于汽車尾氣凈化方面，作為催化劑載體。由于堇青石具有較低的膨脹系數和良好吸附性等特點，堇青石制成的催化劑載體可使催化劑更好地吸附和分散到載體上，而且由于其熱導率較低，可以使催化劑能快速地達到活化溫度，使用效果較佳。

天然礦物高溫固相反應合成堇青石粉的生產方法：

(1)“高嶺土-滑石-氧化鋁”體系合成堇青石

杜永娟等以多種粘土、滑石和氧化鋁等為原料，經1390-1400°℃燒成制備了堇青石陶瓷。使用X射線熒光分析和X射線衍射分析確定了其化學組成和晶相組成，并測定了熱膨脹率。研究結果表明:適當的偏鎂組成有利于降低材料的熱膨脹率，但MgO/Al2O03摩爾比應小于1.3，若大于此值，制品晶相中將產生較多的頑火輝石，提高了熱膨脹率。不管是在堇青石計量組成點，還是在偏鎂組成點，使用接近純涓石化學組成、雜質(CaO、R20、Fe203)含量小的滑石，以及采用反應活性高的AI203微粉均有利于堇青石的合成，降低熱膨脹率。在原料中引入非晶態熔融石英，同樣促進堇青石的合成反應，其中，熔融石英引入5%-10%為最佳引入量，可使材料的熱膨脹率降低10%-30%(Rt-80o℃).

(2)“煤研石(高嶺石)-菱鎂礦-滑石”體系合成堇青石

近年來，較多學者進行了該體系合成堇青石的研究，研究發現，以堇青石的理論組成計算配方通過細磨、干燥、造粒、壓制成形等工藝在1350℃保溫2h合成了純度較高、熱膨脹系數較小(Rt-1000C為1.8×10-6/C)的堇青石材料。合成溫度較低是該原料體系的特點。

(3)“煤研石(高嶺石)-菱鎂礦-石英”體系合成堇青石

倪文等進行了該體系合成堇青石熟料的研究。實驗表明:選擇高嶺石含量高、堿金屬氧化物及氧化鐵含量低的煤矸石及高純菱鎂礦可以合成出高質量的堇青石熟料，其堇青石的含量可達95%以上，理想燒成制度為在1400°℃保溫10h，降溫過程中在1350°C再保溫10h。

(4)“累托石-滑石-氧化鋁”體系合成堇青石

徐曉虹等進行了采用累托石和滑石粉合成堇青石的研究。結果表明:由于累托石具有很特殊的晶體結構、礦物組成及化學組成，有利于堇青石的合成，其合成溫度低且合成溫度范圍較寬(1200-1320°℃)。這種方法的優點是合成溫度低，存在的問題是:累托石礦物為較為罕見的礦物，我國只有湖北鐘祥、湖南未陽和廣西德保等地有一定量的產出，且含有較多的雜質，合成出的堇青石純度相對較低，使其應用范圍受到一定的限制。

(5)“綠泥石-滑石-高嶺石-氧化鋁”體系合成堇青石

代剛斌等[50]研究了用綠泥石取代滑石作為合成堇青石材料的鎂源對合成溫度及材料性能的影響。結果表明:用綠泥石部分取代涓石能夠拓寬堇青石材料的燒成溫度范圍(1290-1350C)，降低燒成溫度，制得高溫力學性能穩定的堇青石材料。

(6)“葉臘石-鋁礬土-菱鎂礦-滑石”體系合成堇青石

薛群虎等[51]研究認為，采用結構水含量低，燒失量小，煅燒后體積變化小的葉蠟石、滑石原料可合成結構致密，體積密度高，堇青石含量>90%的堇青石產品，配方中SiO2/AI203和SiO2/MgO應大于堇青石的理論組成比值。

除天然礦物原料合成堇青石之外，還有氧化物高溫固相反應法合成高純堇青石濕化學法合成高純堇青石粉體、熔融玻璃結晶法三種工藝方法，采用天然礦物原料合成堇青石材料具有生產成本低、產量大、應用范圍廣等優勢，因而，利用天然礦物原料低成本合成堇青石材料—直是人們的研究熱點之一。從上文可看出，天然礦物高溫固相反應合成堇青石的生產工藝流程大致為：天然礦物原料——礦石細磨——造粒壓制成型——高溫合成——高純度堇青石。且有研究表明采用反應活性高微粉均有利于堇青石的合成。因此，用天然礦物原料合成堇青石工藝中是需要礦石磨粉機粉磨的，采用干法礦石磨粉機可生產各種天然礦物石粉，常見的干法礦石磨粉機有礦石雷蒙磨，礦石擺式磨粉機，礦石立式磨粉機，干法礦石磨粉機可加工80-2500目的礦石粉，桂林鴻程礦石磨粉機廠家生產的高嶺土磨粉機、滑石磨粉機、煤矸石磨粉機、菱鎂礦磨粉機、累托石磨粉機、綠泥石磨粉機、葉臘石磨粉機、鋁礬土磨粉機是天然礦物高溫固相反應合成堇青石的生產的好幫手！如您有堇青石生產方法問題以及礦石磨粉機選型價格問題需要咨詢，可直接跟桂林鴻程伍工聯系：13687861989.
